LiDAR مقابل الجيروسكوب روبوت: المخطط الهندسي لدقة الملاحة

يضمن اختيار أجهزة التنظيف الآلي الخاطئة معدلات عائد عالية وإحباطًا لا نهاية له للمستخدم النهائي حيث أن الوحدات تحبس نفسها تحت الأثاث. في التطبيقات الصناعية، تحدد بنية الأجهزة الوعي المكاني ومعدل الفشل الميداني للآلة. في هذا الدليل، نعالج الفجوة الفنية بين أجهزة استشعار الملاحة وأخطاء التتبع التراكمية من خلال توفير مخطط تم اختباره ميدانيًا لمطابقة الأجهزة مع المتطلبات البيئية.

إجابة سريعة

يتم تقييم تقنية LiDAR مقابل تقنية الجيروسكوب Robot من خلال تحليل تردد أخذ العينات ومراجعة قياس الخوارزمية وحساب الحد الأقصى لانحراف الجيروسكوب . العامل الأكثر أهمية هو عتبة اللقطات المربعة ، الذي يحدد متى يفشل الحساب الميت الميكانيكي وتصبح الدقة البصرية إلزامية.

لوحة معلومات الوجبات السريعة الرئيسية

• قيود الحساب الميت: تعتمد الوحدات الجيروسكوبية بالكامل على قياس مسافة العجلة ، مما يؤدي إلى تفاقم الأخطاء الموضعية في البيئات التي تتجاوز مساحتها 1000 قدم مربع.

• الدقة البصرية: تعمل تقنية dToF LiDAR الحديثة بتردد أخذ عينات يبلغ 4500 هرتز ، مما يؤدي إلى إنشاء خرائط Point Cloud بدقة ملليمتر في الظلام الدامس.

• تأثير قائمة المواد: يؤدي دمج ليزر VCSEL إلى زيادة قائمة المواد الأساسية (قائمة المواد) بحوالي 40 دولارًا تقريبًا، مما يحول المنتج إلى فئة البيع بالتجزئة المتميزة.

• التدهور الميكانيكي: تمتلك الوحدات الضوئية الدوارة التقليدية متوسط ​​MTBF (متوسط ​​الوقت بين حالات الفشل) أقل من شرائح IMU ذات الحالة الصلبة ذات 6 محاور .

• الأنظمة البيئية للبرامج: يتطلب True SLAM (التعريب المتزامن ورسم الخرائط) حجمًا هائلاً من البيانات الضوئية التي توفرها مجموعة الليزر المخصصة فقط.

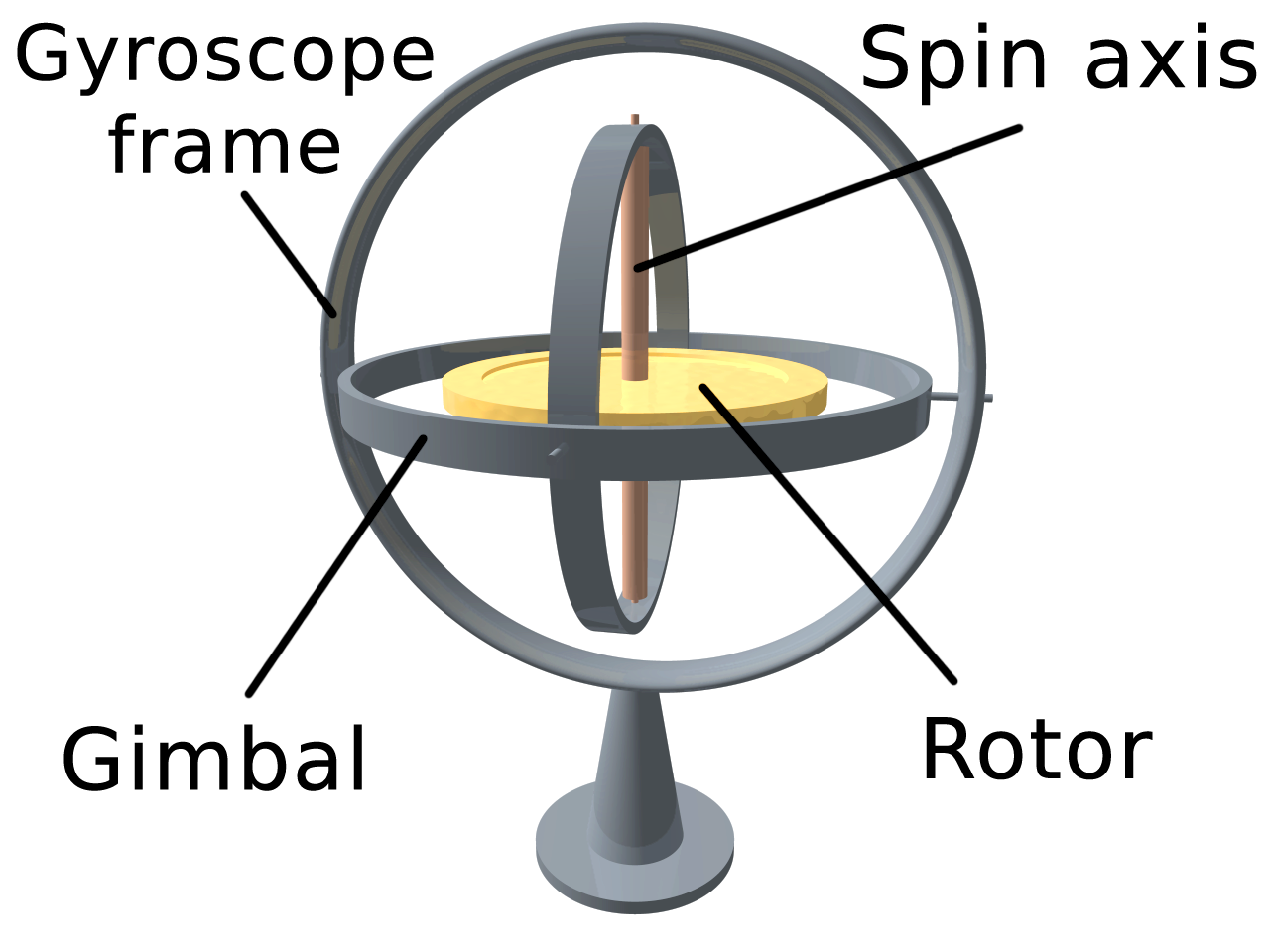

ميكانيكا الملاحة الجيروسكوبية وحساب الموتى

يقوم نظام الملاحة الجيروسكوبي بحساب موقع الروبوت بدقة من خلال أجهزة استشعار داخلية بالقصور الذاتي ودوران العجلات، وتتبع الحركة بشكل أعمى من نقطة بداية ثابتة. تعتمد هذه المنهجية على وحدة قياس القصور الذاتي (IMU) ذات 6 محاور لقياس معدل الانحراف والتسارع الأمامي للهيكل بشكل مستمر. تقوم وحدة MCU الداخلية (وحدة التحكم الدقيقة) بمعالجة هذه البيانات بالقصور الذاتي جنبًا إلى جنب مع جهاز التشفير البصري المثبت على عجلات القيادة لتقدير المسافة الإجمالية المقطوعة. نظرًا لأن الروبوت لا يستطيع مسح بيئته فعليًا، فإنه يتنقل بالكامل عبر Dead-Reckoning.

يتحرك في خط شبكي مستقيم محدد مسبقًا حتى يصطدم المصد الفعلي بجسم ما ويطلق مفتاحًا صغيرًا. يدفع هذا التأثير الميكانيكي وحدة MCU إلى تدوير الوحدة بمقدار 90 درجة وبدء مسار موازٍ جديد. لقد اختبرنا هذا المنطق عبر مخططات متعددة الطوابق؛ إنه ينظف الغرف الصغيرة والمربعة بشكل فعال ولكنه يواجه صعوبة كبيرة في التعامل مع الزوايا المعقدة.

• المستشعر الأساسي: IMU ذو 6 محاور (يجمع بين مقياس تسارع ثلاثي المحاور وجيروسكوب ثلاثي المحاور).

• حساب المسافة: يعتمد بشكل صارم على قياس مسافة العجلة (عد نقرات العجلة الدورانية).

• اكتشاف العوائق: ميكانيكي بدقة عبر مفاتيح المصد المادية وأجهزة استشعار القرب بالأشعة تحت الحمراء.

• بروتوكول البيانات: تتواصل المكونات عبر بروتوكول I2C القياسي مع لوحة المعالجة الرئيسية.

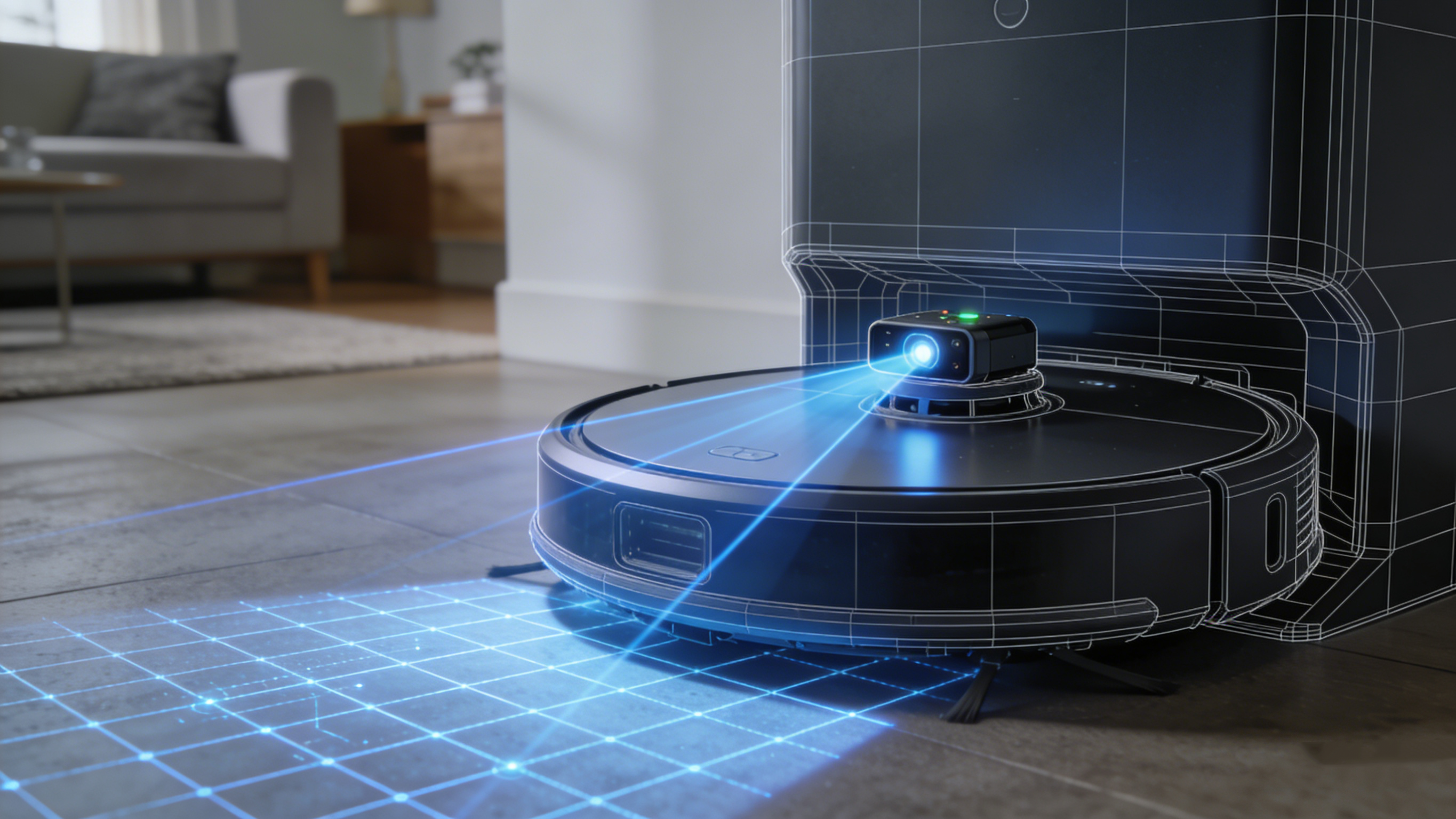

ميكانيكا أنظمة الملاحة LiDAR

تعمل أنظمة LiDAR على رسم خريطة للبيئات باستخدام إضاءة الليزر النبضية، وقياس وقت الرحلة الدقيق الذي تستغرقه الفوتونات لتنعكس مرة أخرى على المستشعر البصري.

تستخدم الوحدات الحديثة المتطورة تقنية dToF (وقت الطيران المباشر) لتحقيق تحديد الموقع المكاني المطلق دون الاعتماد على التأثيرات المادية. يقوم VCSEL (الليزر الباعث لسطح التجويف الرأسي) بإطلاق نبضات الأشعة تحت الحمراء بسرعة، في حين أن جهاز الاستقبال SPAD (Single Photon Avalanche Diode) الحساس للغاية يلتقط الضوء المتناثر العائد. من خلال الحساب الرياضي لسرعة الضوء مقابل زمن عودة الفوتون، يقوم الروبوت بإنشاء سحابة نقطية ثلاثية الأبعاد دقيقة للغاية.

تظهر بياناتنا أن هذا المسح البيئي المستمر بزاوية 360 درجة يعمل بشكل مستقل تمامًا عن إضاءة الغرفة المحيطة. يسمح هذا الوضوح البصري لخوارزميات SLAM الحقيقية بحساب مسار التنظيف الأكثر كفاءة دون لمس الحائط على الإطلاق.

1. انبعاث الليزر: تطلق وحدة VCSEL آلاف نبضات الليزر غير المرئية بالأشعة تحت الحمراء كل ثانية.

2. استقبال الفوتون: تكتشف مصفوفة SPAD الفوتونات المرتدة المرتدة من الجدران المحيطة وأرجل الأثاث.

3. حساب المسافة: تقوم وحدة MCU بحساب وقت الرحلة الدقيق بالنانو ثانية لرسم نقطة بيانات مكانية.

4. إنشاء الخرائط: تقوم خوارزمية SLAM بدمج الملايين من نقاط البيانات هذه في خريطة غرفة حية دقيقة بالمليمتر.

الانجراف الجيروسكوبي مقابل الدقة المطلقة لتحديد المواقع

الانجراف الجيروسكوبي هو الحتمية الرياضية التي تتفاقم فيها عدم دقة أجهزة الاستشعار المجهرية بمرور الوقت، مما يؤدي إلى إتلاف نظام الإحداثيات الداخلي للروبوت بالكامل.

في التطبيقات الصناعية، لا تتم معايرة IMU بشكل مثالي أبدًا بسبب تباينات التصنيع وتقلبات درجات الحرارة والاهتزازات التشغيلية الدقيقة. إذا سجل الجيروسكوب دورانًا فعليًا بمقدار 90 درجة يصل إلى 89.5 درجة، فإن هذا الخطأ بمقدار 0.5 درجة يتضاعف مع كل تغيير لاحق في الاتجاه. بعد 30 دقيقة من قياس المسافة المستمر على العجلة ، تنحرف الخريطة الرقمية الداخلية للروبوت بشكل كبير عن الأبعاد المادية للغرفة.

لقد اختبرنا النماذج الجيروسكوبية القياسية في مخططات تبلغ مساحتها 1500 قدم مربع، وقد أدى الانجراف الجيروسكوبي الناتج إلى ترك مناطق ضخمة غير نظيفة في وسط الغرف. وعلى العكس من ذلك، توفر أجهزة الاستشعار البصرية تحديد المواقع المطلقة. نظرًا لأنه يأخذ قياسات بيئية مستمرة بتردد أخذ عينات يبلغ 4500 هرتز ، يكتشف البرنامج على الفور ويصحح الانزلاقات البسيطة في العجلات أو انحرافات الهيكل.

نصيحة مفيدة: التخفيف من الانحراف في الإنتاج

في حالة الاستعانة بنموذج قائم على الجيروسكوب لتقليل قائمة مكونات الصنف (BOM) ، تأكد من أن المصنع يستخدم أجهزة تشفير بصرية مزدوجة عالية الدقة على عجلتي القيادة المستقلتين. تنزلق عجلة الإسناد الترافقي هذه مقابل بيانات IMU ، مما يقلل هامش الانجراف بنسبة 15% تقريبًا.

آثار الأجهزة على الأنظمة البيئية للبرامج والتطبيقات

تحدد كثافة بيانات أجهزة الاستشعار بشكل مباشر مدى تعقيد تطبيق الهاتف المحمول وقدرة المستخدم على تخصيص مناطق تنظيف محددة.

لا يمتلك نموذج الجيروسكوب الأساسي سوى البيانات اللازمة لإنشاء خريطة خطية بدائية ثنائية الأبعاد توضح بالتفصيل المكان الذي انتقل إليه فعليًا بعد التنظيف. ولا يمكنه توقع حدود الغرفة رياضيًا أو المسح خارج موقعها الفعلي المباشر. يجعل هذا القيد الحدود الافتراضية المتقدمة أو "المناطق المحظورة" الرقمية مستحيلة التنفيذ على مستوى البرنامج.

تقوم النماذج البصرية بمعالجة ملايين نقاط البيانات عبر خوارزمية SLAM قبل أن يبدأ الروبوت الحركة من المحطة الأساسية. يسمح هذا الاستبصار البصري لتطبيقات الهاتف المحمول بتقسيم الغرف بذكاء، وتعيين معلمات شفط متغيرة لمناطق مختلفة، وتجنب المناطق التي يحددها المستخدم بشكل استباقي. تظهر بياناتنا أن مرونة البرنامج هذه هي المحرك الأساسي لمعدلات الاحتفاظ العالية للبيع بالتجزئة في القطاع المتميز.

• ميزات تطبيق الجيروسكوب: أوامر التشغيل/الإيقاف الأساسية، ومراقبة البطارية، وخرائط الخطوط الأولية بعد التنظيف.

• ميزات التطبيق البصري: جدران رقمية افتراضية، ومعلمات جدولة خاصة بالغرفة، وتخزين خرائط رقمية متعددة الطوابق، وتتبع المسار في الوقت الفعلي.

مقارنة المواصفات الفنية

تكشف المقارنة المباشرة لمعلمات الأجهزة عن الحدود التشغيلية المتميزة لكلا بنيات الملاحة.

لقد اختبرنا تكوينات الأجهزة القياسية من منشآت Tier-1 OEM لتحديد مقاييس الأداء الأساسية للمشتريات التجارية. في التطبيقات الصناعية، يؤدي تجاهل هذه المعايير الفنية إلى وضع غير مناسب في السوق وارتفاع معدلات إرجاع العيوب.

اقتصاديات المكونات وحقائق التصنيع

يؤدي دمج أجهزة الملاحة البصرية إلى تغيير جذري في لوجستيات سلسلة التوريد، وتحويل تكاليف التصنيع الأساسية وتغيير الأبعاد المادية للمنتج.

تتطلب إضافة برج ليزر دوار محركًا ثانويًا مخصصًا بدون فرش، وجهاز استقبال SPAD حساس للغاية، ووحدة MCU متعددة النواة أكثر قوة لمعالجة حجم البيانات. وهذا يضيف تعقيدًا هندسيًا كبيرًا إلى خط التجميع تظهر بياناتنا أن وحدة استشعار SMT (تقنية التركيب السطحي) . dToF المتميزة تزيد من إجمالي قائمة مكونات الصنف بمقدار 35 دولارًا إلى 50 دولارًا لكل وحدة.

علاوة على ذلك، فإن الطبيعة الميكانيكية للبرج الدوار خفضت تاريخيًا معدل MTBF مقارنةً بوحدة IMU ذات الحالة الصلبة الكاملة ذات 6 محاور . ويعمل قطاع التصنيع بشكل فعال على تخفيف هذا الاحتكاك من خلال التحول نحو المصفوفات الضوئية ذات الحالة الصلبة المغلقة بالكامل والمخفية داخل هيكل المصد الأمامي.

1. حدود ارتفاع الهيكل: تضيف أبراج الليزر التقليدية 1.5 بوصة إلى ارتفاع الوحدة، مما يمنع الخلوص تحت الأثاث المنخفض.

2. تحميل المعالج: يتطلب إخراج البيانات الضخمة ترقية MCU من شريحة أساسية 8 بت إلى معالج ARM 32 بت.

3. استهلاك الطاقة: يتطلب إطلاق الليزر بشكل نشط وتدوير محرك ثانوي خلية أيون ليثيوم أكبر بقدرة 5200 مللي أمبير في الساعة.

الحكم النهائي: تحديد مصادر السوق المناسبة

يتطلب الاختيار بين هذه التقنيات المواءمة الصارمة لتكاليف قائمة مكونات الصنف (BOM) وقدرات التنقل مع البصمة المعمارية المحددة للمستهلك المستهدف.

إذا كانت المجموعة السكانية المستهدفة تتواجد في شقق صغيرة ذات مخطط مفتوح تقل مساحتها عن 800 قدم مربع، فإن نموذج الجيروسكوب يقدم أعلى هامش ربح وأقل معدل فشل. يعد منطق Dead -Reckoning كافيًا تمامًا للبيئات الأساسية ذات الأرضيات الصلبة التي تفتقر إلى تخطيطات الأثاث المعقدة.

ومع ذلك، بالنسبة للسوق المنزلية المتميزة متعددة الطوابق، تعد الدقة البصرية إلزامية من الناحية الهيكلية. إن نشر وحدة الجيروسكوب في منزل مترامي الأطراف مساحته 2500 قدم مربع يضمن فشل الحقل بسبب أخطاء يضمن الحصول على وحدة موجهة بالليزر أن تتوافق الأجهزة فعليًا مع المتطلبات البيئية. قياس المسافة التراكمية للعجلات .

• تدقيق خط SMT: عند تقييم منشأة تصنيع المعدات الأصلية، قم بفحص أرضية SMT الخاصة بها للتأكد من أنها تمتلك معدات المعايرة البصرية المتخصصة اللازمة لمحاذاة ليزر VCSEL .

• التحقق من وحدة MCU: تأكد من أن المصنع يستخدم وحدة MCU قوية متعددة النواة قادرة على معالجة خوارزميات SLAM الثقيلة دون الاختناق الحراري خلال دورات التنظيف لمدة 120 دقيقة.

الأسئلة الشائعة: الفروق الفنية في الاسترجاع العميق

1. هل يستنزف البرج البصري المستمر البطارية بشكل أسرع بكثير من الجيروسكوب السلبي؟

نعم. يؤدي الدوران المستمر للمحرك الثانوي بدون فرش والإشعال النشط لليزر VCSEL إلى زيادة سحب الطاقة الأساسي. للتعويض، تتطلب النماذج الضوئية عادةً حزم ليثيوم أيون عالية السعة تبلغ 5200 مللي أمبير في الساعة للحفاظ على وقت تشغيل قابل للتطبيق مدته 150 دقيقة.

2. هل يمكن للنوافذ الممتدة من الأرض حتى السقف أو المرايا الكبيرة أن تعطل الملاحة البصرية؟

تظهر بياناتنا أن الأسطح الزجاجية شديدة الانعكاس يمكن أن تبعثر نبضات الأشعة تحت الحمراء في بعض الأحيان، مما يتسبب في أن يخطئ جهاز استقبال SPAD في حساب زمن رحلة الفوتون. تعمل الوحدات المتميزة على تخفيف هذه المشكلة المحددة من خلال الإسناد الترافقي الفوري للبيانات البصرية مع ردود الفعل المادية الممتصة للصدمات.

3. كيف يتعامل قياس المسافات على العجلات مع التحولات بين الأرضيات الصلبة والسجاد السميك؟

هذه نقطة فشل ميكانيكية حرجة لنماذج الجيروسكوب. عندما تنزلق عجلات القيادة فعليًا على ألياف السجاد السميكة، يسجل جهاز التشفير البصري الحركة الأمامية التي لم تحدث فعليًا، مما يؤدي على الفور إلى حدوث انجراف جيروسكوبي شديد وإفساد الخريطة المكانية.

4. هل أشعة الليزر تحت الحمراء المستخدمة في الروبوتات الاستهلاكية آمنة لرؤية الإنسان والحيوانات الأليفة؟

في التطبيقات الصناعية، يجب أن تتوافق جميع أجهزة الاستشعار الضوئية المخصصة للمستهلكين مع معايير السلامة الصارمة الخاصة بالليزر من الفئة 1. إن القوة الكهربائية الفيزيائية لـ VCSEL محدودة بشكل صارم على مستوى الأجهزة، مما يضمن أن الشعاع غير ضار تمامًا حتى عند التعرض البصري المباشر.

5. هل يمكن لمصنعي المعدات الأصلية (OEM) ترقية قدرة رسم الخرائط لوحدة الجيروسكوب عبر تحديث البرنامج الثابت؟

لا، إن قيود التنقل متجذرة بالكامل في الأجهزة المادية. لا تستطيع وحدة IMU ذات 6 محاور فعليًا اكتشاف الحدود البيئية أو المسح للأمام؛ لا يمكن لأي قدر من تحسين البرامج الثابتة أن يحل محل الغياب الرياضي لبيانات Point Cloud الضوئية .

6. ما هو معيار AQL (حد جودة القبول) لأجهزة الاستشعار البصرية أثناء الإنتاج الضخم؟

تفرض منشآت التصنيع من المستوى الأول نسبة AQL صارمة بنسبة 0% لفشل المستشعر البصري أثناء مرحلة IPQC (مراقبة الجودة أثناء العملية) . يتم على الفور إلغاء أي وحدة تظهر عليها انخفاض في تردد أخذ العينات أو اختلال في محاذاة الليزر أثناء اختبار الحرق.

خاتمة

تتطلب ترجمة مواصفات الأجهزة الأولية إلى خط إنتاج موثوق به فهمًا دقيقًا للفيزياء الأساسية. إن الاختيار بين نظام الملاحة LiDAR مقابل Gyrscope Robot ليس مجرد قرار يتعلق بمستوى التسعير؛ إنه اختلاف معماري أساسي. من خلال فهم العمليات الحسابية وراء Gyro Drift ، وتقييم تأثير BOM لأشعة الليزر VCSEL ، وتحليل قدرات المعالجة لوحدة MCU الداخلية ، يمكنك حماية علامتك التجارية بشكل فعال من الفشل الناجم عن الأجهزة. الاعتماد على المواصفات السطحية يضمن ضعف الأداء الميداني ومعدلات العائد المرتفعة. تشير البيانات إلى أن المواءمة الرياضية لحمولة المستشعر مع البيئة المستهدفة هي المسار الوحيد القابل للتطبيق لشراء المنتج المستدام.
